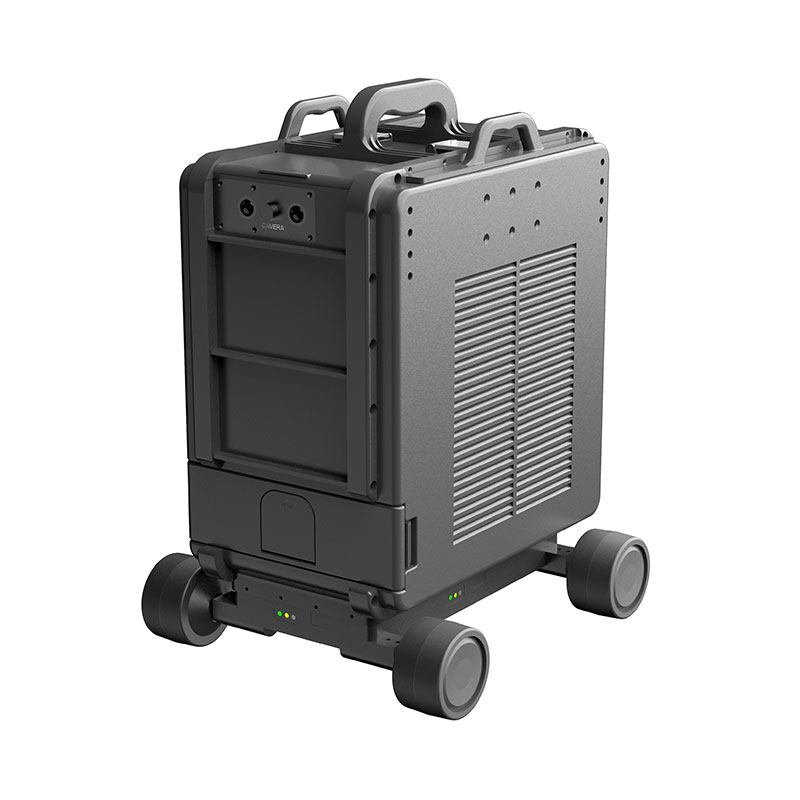

Nombre del producto: | Sistema portátil de interferencia EOD con RC Rover | Fuente de alimentación: | CA 220 V |
Potencia de salida de una banda: | 10-100 vatios | Consumo de energía: | 1000W |
Dimensiones: | 800×500×310 milímetros | Banda de frecuencia: | 1-8 canales |
Peso: | 53,6 kilos | Antenas: | 8 antenas omnidireccionales. |
Poder PHS/3G/4G CA 220V de la integración 1000W de las emisiones de bomba del convoy del teléfono móvil alto
Sistema portátil de interferencia EOD con RC Rover para CDMA / GSM / DCS / PHS / 3G / 4G / WIFI
● Utilizando tecnología de interferencia de banda ancha UHF.
● Alta potencia efectiva (potencia de canal) y gran radio de interferencia.
● Dispositivo importado, diseño de circuito de arranque lento que puede evitar el fenómeno de incendio del interruptor mecánico, alta integración y trabajo estable.
● Perfecta función de autoprotección. Cuando se advierte al dispositivo de una falla de sobrecalentamiento, el dispositivo de protección apagará automáticamente el módulo fallido para evitar daños al dispositivo de protección.
Canal | Frecuencia de trabajo | Potencia de salida (±3dBm) |
CH1 | 20-100MHz | 44,77 dBm |
CH2 | 100-300MHz | 44,77 dBm |
CH3 | 300-500MHz | 47dBm |
CH4 | 800-1000MHz | 47dBm |
CH5 | 1520-1670MHz | 48,75 dBm |
CH6 | 1800-2000MHz | 48,75 dBm |
CH7 | 2000-2200MHz | 48,75 dBm |
CH8 | 2400-2690MHz | 48,75 dBm |
Energía: CA 220V | ||
Consumo de energía: 1000W Peso del bastidor principal: 53,6 kg Tamaño (largo x ancho x alto): 800 x 500 x 310 mm | ||
Humedad: 5%-95% Temperatura de funcionamiento: -35 a +80 ℃ |
No | Nombre | Cantidad | Unidad | Observación |
1 | Antena | 8 | piezas | Omnidireccional |
2 | Controlador de cable | 1 | piezas | |
3 | Línea de control del controlador de línea | 1 | piezas | Estándar |
4 | Línea de control del controlador de línea de repuesto | 1 | piezas | 20M |
5 | Línea eléctrica | 1 | piezas | Estándar |
6 | Caja de extracción manual | 1 | piezas | Accesorio del sistema |
Impedancia de entrada | 50Ω |
onda estacionaria | ≤1,8 |
Ganar | 3dBi |
Capacidad de energía | 150W |
Dirección de polarización | Polarización vertical |
Modulación cruzada | <-107 dBm |
Tipo de interfaz | 16/7 o N-K |
Protección contra rayos | Puesta a tierra directa |
Protección contra el viento | 60(m/s) |
Diámetro del poste | Φ25/40(mm) |
● Prisiones, estudios de grabación, bancos, salas de licitación de contratos,
● Iglesias, aulas, instalaciones de pruebas, servicios de seguridad,
● Unidades militares, servicios secretos, salas de conferencias de prensa,
● Bibliotecas, museos, tribunales, patrulla fronteriza y control de drogas, aduanas, etc.
Paso 1: abre la caja
● Abra la caja. Mantenga las cajas desempaquetadas listas para retirarlas o enviarlas en el futuro.
● comprobar que los equipos abiertos y los accesorios estén en buen estado. Si encuentra algún defecto o daño, comuníquese con su proveedor lo antes posible.
Paso 2: Conexión de la antena
● Abra la maleta y saque la antena. Nota: no active el blindaje hasta que la antena y el blindaje no estén bien conectados, de lo contrario el blindaje se dañará gravemente. Todos los costes y consecuencias que de ello se deriven correrán a cargo del propio usuario.
● Cada antena está conectada a la interfaz de salida RF de la computadora host uno a uno.
Paso 3: iniciar Jammer
● Conecte el puerto host AC~220V con el cable de alimentación en la maleta: luego marque el interruptor de perilla rojo lateral al archivo "1";
● El ajuste de potencia de arranque y salida del controlador por cable:
1) Controlador de cable de conexión
La línea de conexión de control de cable de 6 pines está conectada a la conexión de control de cable de 6 pines
puerto en el costado del chasis;
2) Controle la salida y la potencia de salida del amplificador de potencia con un controlador de cable.
[ALL Ch]: muestra todos los botones de encendido/apagado de 4 canales;
[ALL PA]: teclas de ajuste de salida de potencia para los 4 canales del escudo;
[CHX]: la salida del canal X es el número de canal del 1 al 8 cuando la salida del
El canal X se enciende/apaga solo;
[PAX]: regula la potencia de salida del canal X solo. X es el número de canal de 1/8.
La regulación de la potencia de salida se divide en cinco tramos: 20: 20 y 40.
Paso 4: apague el Jammer
● el interruptor de salida de potencia de cada canal está cerrado;
● Apagar:
1) Marque el interruptor de perilla rojo en el costado del chasis a "0";
2) Desenchufe el cable de alimentación;
